皮 帶 采 樣 機
一、主要參數
子樣采集方式：自動采樣
b、縮分部分：縮分比可調
c、主要技術參數
1、采樣機JDCYP-1000：額定電壓：380VV；額定頻率：50 Hz；功率4.0kw；
減速機速比：1:29； 輸出轉速：51 r/min；
2、縮分機JDSF-400（兩臺）：額定電壓380V；額定頻率50Hz；功率1.5kw；
3、破碎機JDPS-400：額定電壓：380V，額定頻率50Hz；功率3kw；
4、斗式提升機JDTD-160：額定電壓380V；額定頻率50Hz；功率2.2kw；
5、集樣電機JDJY-3：額定電壓380V；額定頻率50Hz；功率0.75kw
6、給煤機JDDZ2：額定電壓220V；額定頻率50Hz；功率0.2kw；振動頻率：3000次/分鐘
7、設備平臺：1套，由賣方提供。
8、配電柜： 1套
二、主要功能簡介：

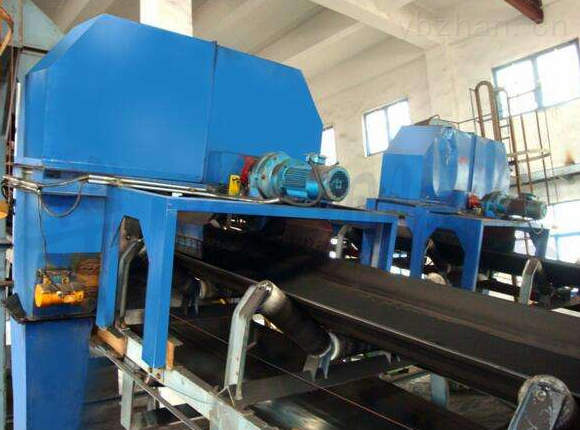

采樣機安裝在輸送皮帶機中部，由plc控制具有制動功能的電機驅動采樣頭，采樣頭按預定的采樣周期，從運行中的輸送皮帶上以一定的速度橫向切入并掃過物料流，截取一個橫截面上的子樣，該子樣被拋入料槽流經至破碎機。系統設備按順序啟停，實現自動控制。具有來料檢測功能，以滿足皮帶連續和斷續給樣。具有調整采樣周期及設置電機正反轉功能。非接觸式接近開關啟?？刂?，安全可靠。系統設計緊湊，便于維修。精心設計與選材，有效的防止堵料和撒料。具有防跑偏、過載、缺相、相序接錯、堵轉、限位故障保護、誤停保護、斷電自復位等保護。
系統單機自動化，采樣機能通過干接點硬線方式提供本設備主要運行狀態及故障信號，并接受干接點方式遠程啟停控制信號。設備自帶電控箱，單機設備電氣柜到單機設備的所有電氣元件、電機等的動力及控制電纜由設備廠家供貨。
工作方式
自動或手動兩種工作方式，可遠程控制。
對煤種適應范圍不限。
對運輸皮帶寬度要求為500-2000mm。
電源電壓：交流380V 50Hz
接地：儀器外殼應牢固接地。
整機制造符合相關的國家、行業標準。
供貨范圍包括：1套初級采樣頭，1套給煤機、縮分機(兩臺)、1套破碎機、集樣機、斗式提升機、溜槽、鋼平臺等全套裝置，共3個煤樣桶等。
控制接口：自動采樣機作為單機自動化設備，自帶現場安裝配電控制柜；要求采樣機現場配電控制柜提供其運行、故障信號接口，并接受集控系統起停信號。以上接口均為無源干接點接口。
設備內部電纜（包括設備自帶的控制柜到設備之間的電纜）由賣方負責。
12、提供所有設備標準合格證，出廠質量證書、出廠驗收檢驗報告。
配置清單（整套包含）
一、主要參數
子樣采集方式：自動采樣
b、縮分部分：縮分比可調
c、主要技術參數
1、采樣機JDCYP-1000：額定電壓：380VV；額定頻率：50 Hz；功率4.0kw；
減速機速比：1:29； 輸出轉速：51 r/min；
2、縮分機JDSF-400（兩臺）：額定電壓380V；額定頻率50Hz；功率1.5kw；
3、破碎機JDPS-400：額定電壓：380V，額定頻率50Hz；功率3kw；
4、斗式提升機JDTD-160：額定電壓380V；額定頻率50Hz；功率2.2kw；
5、集樣電機JDJY-3：額定電壓380V；額定頻率50Hz；功率0.75kw
6、給煤機JDDZ2：額定電壓220V；額定頻率50Hz；功率0.2kw；振動頻率：3000次/分鐘
7、設備平臺：1套，由賣方提供。
8、配電柜： 1套
二、主要功能簡介：
采樣機安裝在輸送皮帶機中部，由plc控制具有制動功能的電機驅動采樣頭，采樣頭按預定的采樣周期，從運行中的輸送皮帶上以一定的速度橫向切入并掃過物料流，截取一個橫截面上的子樣，該子樣被拋入料槽流經至破碎機。系統設備按順序啟停，實現自動控制。具有來料檢測功能，以滿足皮帶連續和斷續給樣。具有調整采樣周期及設置電機正反轉功能。非接觸式接近開關啟?？刂?，安全可靠。系統設計緊湊，便于維修。精心設計與選材，有效的防止堵料和撒料。具有防跑偏、過載、缺相、相序接錯、堵轉、限位故障保護、誤停保護、斷電自復位等保護。
系統單機自動化，采樣機能通過干接點硬線方式提供本設備主要運行狀態及故障信號，并接受干接點方式遠程啟停控制信號。設備自帶電控箱，單機設備電氣柜到單機設備的所有電氣元件、電機等的動力及控制電纜由設備廠家供貨。
工作方式
自動或手動兩種工作方式，可遠程控制。
對煤種適應范圍不限。
對運輸皮帶寬度要求為500-2000mm。
電源電壓：交流380V 50Hz
接地：儀器外殼應牢固接地。
整機制造符合相關的國家、行業標準。
供貨范圍包括：1套初級采樣頭，1套給煤機、縮分機(兩臺)、1套破碎機、集樣機、斗式提升機、溜槽、鋼平臺等全套裝置，共3個煤樣桶等。
控制接口：自動采樣機作為單機自動化設備，自帶現場安裝配電控制柜；要求采樣機現場配電控制柜提供其運行、故障信號接口，并接受集控系統起停信號。以上接口均為無源干接點接口。
設備內部電纜（包括設備自帶的控制柜到設備之間的電纜）由賣方負責。
12、提供所有設備標準合格證，出廠質量證書、出廠驗收檢驗報告。
配置清單（整套包含）
| 序號 | 設備名稱 | 單位 | 數量 | 備注 |
| 1 | 采樣機JDCYP-1000 | 臺 | 1 | |
| 2 | 縮分機JDSF-400 | 臺 | 1 | |
| 3 | 破碎機JDSP-400 | 臺 | 1 | |
| 4 | 斗式提升機JDTD-160 | 臺 | 1 | |
| 5 | 集樣機JDJY-3 | 臺 | 1 | |
| 6 | 給煤機JDDZ2 | 臺 | 1 | |
| 7 | 設備平臺 | 套 | 1 | |
| 8 | 配電柜 | 套 | 1 |
