養殖場斷電報警系統技術方案
1 養殖場斷電報警系統

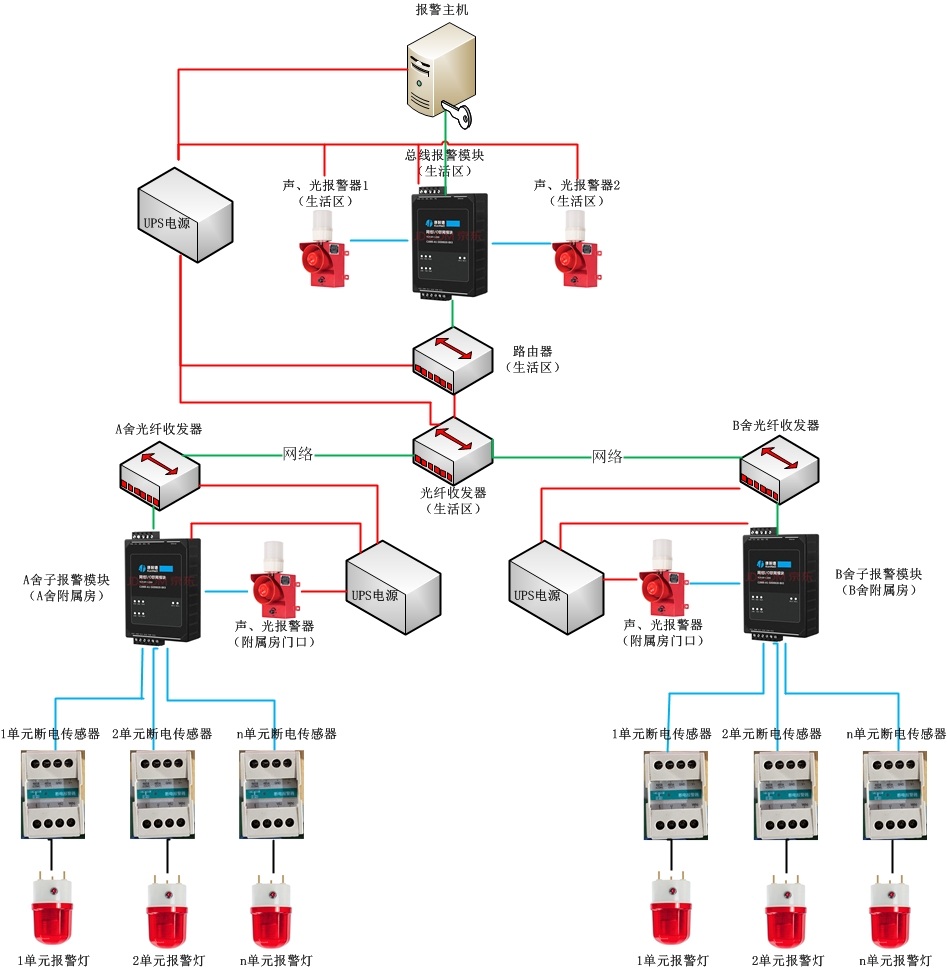

1.1養殖場斷電報警系統拓?fù)鋱D
總線報警模塊、子報警模塊、斷電傳感器、UPS電源、聲光報警器、報警燈設備參數、接口規范以及信號傳輸協議由甲方規定，乙方提供相應符合規范的設備并配合甲方調試運行正常，材料范圍見下表（表1）。
| 序號 | 名稱 | 規格 | 單位 | 備注 |
| 1 | 報警主機 | 工控機 | 個 |
每個標段1個（每個生活樓一個） （與環控器上位機共用） |
| 2 | 總線報警模塊 | 以太網I/O模塊 | 個 | 每個生活區1個 |
| 3 | 子報警模塊 | 以太網I/O模塊 | 個 | 每棟豬舍1個 |
| 4 | 光纖收發器 | 單模 | 個 | 每棟豬舍2個 |
| 5 | UPS電源 | 220V | 個 | 每棟豬舍1個，每個生活區1個 |
| 6 | 聲、光報警器 | 開關量信號報警器 | 個 | 豬舍每單元1個，每生活樓1個 |
| 7 | 斷電傳感器 | 220V | 個 | 每個單元1個 |
| 9 | 光纖 | 4芯 | 米 | 根據圖紙計算 |
| 10 | 線纜 |
RVV 2*1.5mm2 |
米 | 根據圖紙計算 |
1.2 總線報警模塊
1）CPU：i5-4590S
2）主板：ECB-MH8
3）內存：8G
4）存儲：1T機械硬盤+256G固態硬盤
5）操作系統：WIN10專業版
1.3 總線報警模塊
1) 對上提供1路以太網口，實現開關量數據的傳輸與控制。標準的Modbus TCP協議。2) 多路開關量輸入，根據圖紙中接入開關量數量合理選型，電平或脈沖計數，干接點采集。
3) 至少兩路開關量輸出，C型繼電器。
4) 向下串行接口：RS485透?jìng)鳌?br />
1.4 子報警模塊
1）對上提供1路485通訊接口，實現開關量數據的傳輸與控制。標準的Modbus RTU協議。2）多路開關量輸入，根據實際情況，每個子報警模塊配置8路開關量輸入和8路繼電器輸出
1.5 報警檢測器
1) 報警方式：檢測到電網斷電時，輸出常開、常閉開關量信號。2) 檢測電壓：220V，三相四線制。
3) 報警輸出：常開、常閉觸點，繼電器無源觸點。
4) 工作環境：-20℃~50℃，15~90%RH(無凝結)。
1.6 聲、光報警器
1）工作電壓：220V。2）工作方式：開關量信號觸發報警。
3）示警方式：聲光報警。
4）喇叭分貝：120dB，音量可調。
5）防護等級：IP65及以上。
5) 工作環境：-20℃~50℃，15~90%RH(無凝結)。
6）安裝方式：壁掛安裝。
1.7 報警燈
1）供電方式：外接電源220V，內置鋰電池，持續工作時間≥2小時。通電狀態下，自動充電，充滿自動保護。2）工作方式：開關量信號觸發報警。
2、系統報警流程
當單元斷電傳感器檢測到出現斷電后，子報警模塊根據斷電報警器的輸入信號判斷斷電報警的單元號并上傳至報警主機，報警主機根據上傳的斷電報警數據分辨出斷電報警的單元號顯示在顯示屏上，并控制主報警模塊和相應的子報警模塊發出報警信號，觸發報警器報警，直至恢復供電或者人為消除報警。
3、設備清單
| 設備名稱 | 型號規格 |
數 量 （套/只） |
|
|
斷 電 報 警 系 統 |
UPS | k1000-600W | 24 |
| 光纖收發器 | HTB-3100 | 48 | |
| 斷電傳感器 | ASP-100 | 117 | |
| 聲光報警器 | LTE-6105 | 121 | |
| 總線報警模塊 | ETH-MODBUS-IO5 | 4 | |
| 子報警模塊 | ETH-MODBUS-IO16 | 20 | |
| 報警主機 | ECI-430 | 4 | |
| 網線 | 6類 | 300米 | |
| 安裝輔材 | 1 | ||
| 護套電纜 | RVV2*1.5 | 7500米 | |
| PVC線管 | Φ20 | 7500米 | |
| 報警監控軟件 | DDBJ-6000 | 4套 |
